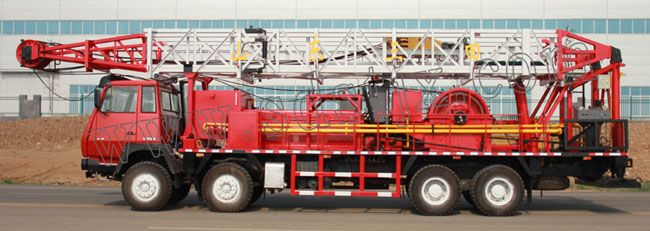

XJ900-DY防噴作業機
概述：
XJ900-DY防噴作業機是我公司消化吸收國內外先進技術，結合國內油田特點，自行研發、設計、制造的帶壓作業成套修井裝備，用于油田修井時，帶壓起下管柱作業，主要由XJ900-DY帶壓作業修井機和DY18-21/35帶壓作業裝置兩大部分組成。
該裝備底盤可選配陜汽重卡專用底盤或中國重汽專用底盤，發動機國IV排放。采用“車機合一”結構、液力機械傳動和電、氣、液控制系統，配置大流量液壓源，液壓升降操作臺位于修井機中部，作業視線好，便于觀察井口及油管位置，提高了安全性，既能與DY18-21/35帶壓作業裝置配套，在不壓井不放噴的情況下完成帶壓作業，又能單獨進行普通修井作業，實現一機多用。
該機結構設計合理，修井機操作與帶壓裝置由一人操作，協調性好，便于移運安裝，節省了人力、油料等運行成本，是一款節能環保高效的新型防噴作業機，為中石油和中石化大力推廣的項目，目前該產品已列入科技部國家火炬計劃立項項目。
技術參數：
| 型號Model | XJ900-DY | ||||
| 修井深度 | 4000m (φ73mm加厚油管) 3200m (φ73mm鉆桿) | ||||
| 最大鉤載 | 900kN | ||||
| 額定鉤載 | 600KN | ||||
| 大鉤速度 | 0.08-1.3m/s | ||||
| 井架高度 | 23.5M | ||||
| 驅動型式 | 8×4 | ||||
| 發動機型號 | WP10.336E40 | D10.34-40國Ⅳ | |||
| 發動機額定功率 | 247kW(2200r/min) | 249kW（2200r/min） | |||
| 最大爬坡度 | 32% | 30% | |||
| 最高限制車速 | 55km/h | ||||
| 最小轉彎半徑 | 14 m | ||||
| 最小離地間隙 | 314mm | ||||
| 游動系統 | 4×5 | ||||
| 液力變矩器型號 | YJ409GC | ||||
| 外型尺寸（長×寬×高） | 14000×2500×4250mm(移運狀態) 17655×2500×24000mm(工作狀態) | ||||
| 整車質量 | 34000kg | ||||
| 型號 Model | DY18-21/35 | ||||
| 升降油缸行程 Hoist Cylinder Travelling Schedule (Two Types) | \3300mm | ||||
| 最大提升力 Max. Hoisting Forces(KN) | 600 KN | ||||
| 最大下壓力 Max. Hook Load | 360KN | ||||
| 動密封壓力 Motive Sealing Pressure | 21Mpa | ||||
| 靜密封壓力 Static Sealing Pressure | 35Mpa | ||||
| 通徑 Nominal Diameter | 186mm | ||||
| 差動最大提升速度 Differential Motion Max. Hoisting Speed | 270mm/s | ||||
| 非差動最大提升速度 Non Differential Motion Max. Hoisting Speed | 170mm/s | ||||
| 最大下壓速度 Max. Hook Speed | 280mm/s | ||||
| 提升油缸液壓動力參數 Lift cylinder Pressure | 最大輸入流量 Max. Input Flow Rate | 300L/min | |||
| 最高輸入壓力 Max. Input Flow Pressure | 21 Mpa | ||||
| 防噴器、卡瓦控制液壓動力參數 Control Hydraulic of Blowout Preventer, Rotary Slips | 最大輸入流量 Max. Input Flow Rate | 150L/min | |||
| 最高輸入壓力 Max. Input Flow Pressure | 21Mpa | ||||
| 主機外型尺寸（長x寬x高）Overall Dimension | 3000x2600x6500mm | ||||
| 移運重量 Weight | 13500kg | ||||
