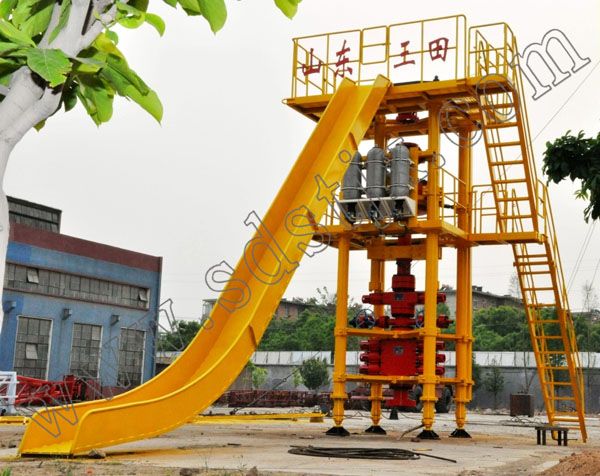

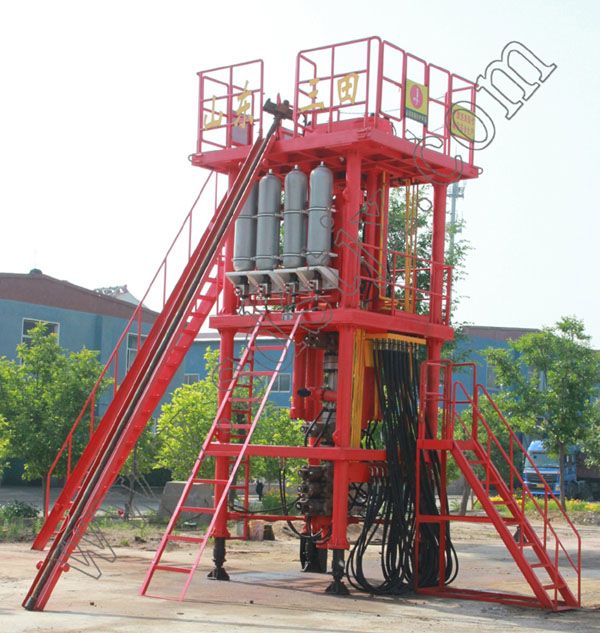

帶壓作業裝置
概述：
DY18-21/35JT型帶壓作業裝置是用于油田修井時帶壓起下管柱作業的專用設備，現擁有專利6項（其中發明專利1項）。該裝置采用獨立式結構設計，便于移運安裝，主機采用導向油缸升降結構設計，油管接箍過防噴器采用兩種密封形式，作業時帶壓修井機與帶壓作業裝置的操作由一人完成，降低購置和使用成本。與帶壓修井機配合作業，在不壓井、不放噴的條件下，把管柱安全、可靠地從井內提出和下入井內，從而達到保護地層壓力，節省污水處理成本，避免因放噴降低區塊地層壓力而影響周圍油井產量，減輕環境污染，最大限度地保護油氣礦藏的目的。具體結構特點如下：
1、采用整體式剛性框架結構，剛性好、穩定性高。
2、采用四油缸導向結構，運行平穩、可靠。
3、采用液壓可調節支撐、手動鎖緊結構，提高裝置穩定性，保護井口。
4、游動卡瓦、固定卡瓦采取自鎖設計，安全可靠。
5、與修井機配套時，帶壓作業裝置與修井機共用一套動力源，操作臺在修井機的中部上面，方便確定大鉤的高度和快速判斷油管接箍位置。
6、加油水收集裝置，即環保又改善了作業環境。
7、可根據用戶要求，配置遠程控制臺。
技術參數：
| 型號 Model | DY18-21/35JT | ||
| 升降油缸行程 Hoist Cylinder Travelling Schedule (Four Types) | 3600mm | ||
| 最大提升力 Max. Hoisting Forces(KN) | 800 KN | ||
| 最大下壓力 Max. Hook Load | 380KN | ||
| 動密封壓力 Motive Sealing Pressure | 21Mpa | ||
| 靜密封壓力 Static Sealing Pressure | 35Mpa | ||
| 通徑 Nominal Diameter | 186mm | ||
| 差動最大提升速度 Differential Motion Max. Hoisting Speed | 445mm/s | ||
| 非差動最大提升速度 Non Differential Motion Max. Hoisting Speed | 300mm/s | ||
| 最大下壓速度 Max. Hook Speed | 500mm/s | ||
| 提升油缸液壓動力參數 Lift cylinder Pressure | 最大輸入流量 Max. Input Flow Rate | 600L/min | |
| 最高輸入壓力 Max. Input Flow Pressure | 21 Mpa | ||
| 防噴器、卡瓦控制液壓動力參數 Control Hydraulic of Blowout Preventer, Rotary Slips | 最大輸入流量 Max. Input Flow Rate | 150L/min | |
| 最高輸入壓力 Max. Input Flow Pressure | 21Mpa | ||
| 主機外型尺寸（長x寬x高）Overall Dimension | 3100x2500x6400mm | ||
| 移運重量 Weight | 12500kg | ||
